Steel Frame é um sistema construtivo à seco feito com perfis de aço galvanizado. Seu fechamento é realizado com placas de diversos materiais, por isso dispensa o uso de tijolos, cimento e concreto.
🕒 Obra até 40% mais rápida
🧱 Menos sujeira e entulho
🌡️ Isolamento térmico e acústico superior
💧 Zero umidade nas paredes
♻️ Sustentável e reciclável
🔧 Alta precisão construtiva
Antes de iniciar qualquer construção em Steel Frame, é fundamental elaborar os projetos técnicos. Eles garantem segurança, economia e eficiência na execução da obra. Essa etapa inclui:
Projeto Arquitetônico: define layout, dimensões, fachadas e funcionalidade dos ambientes.
Projeto Estrutural: especifica os perfis de aço, conexões e cargas suportadas.
Projeto Elétrico e Hidráulico: garante instalações corretas, seguras e compatíveis com o sistema.
Projeto de Isolamento e Revestimentos: otimiza conforto térmico e acústico.
Com base nesses projetos, é possível prever custos, reduzir erros e cumprir prazos com precisão.
O radier é um tipo de fundação rasa que consiste numa laje de concreto armado que se espalha por toda a área da construção. Ele distribui o peso da edificação de forma uniforme sobre o solo. É como uma “placa” que serve de base para a casa inteira.
No steel frame (estrutura em perfis de aço galvanizado), o radier tem um papel fundamental, pois:
Preparação do solo – escavação e compactação.
Camada de brita e/ou areia – para ajudar na drenagem.
Colocação de lona plástica (polietileno) – para evitar umidade ascendente.
Armadura (malha de aço) – dá resistência ao concreto.
Concretagem do radier – geralmente com concreto usinado.
Cura do concreto – essencial para evitar fissuras.
Impermeabilização superficial – manta líquida ou outro produto, dependendo do projeto.
Fixação das guias metálicas do steel frame – com chumbadores ou parafusos expansivos.
A sapata corrida é um tipo de fundação rasa muito utilizada em construções leves como o Steel Frame. Consiste em uma base contínua de concreto armado que distribui o peso das paredes de forma uniforme sobre o solo.
Vantagens: econômica, simples de executar e ideal para terrenos firmes.
Materiais: concreto (fck 20 ou 25 MPa), aço CA-50, brita, areia e cimento.
Execução: abertura de valas, montagem das armaduras, concretagem e cura.
Essa fundação oferece estabilidade e suporte adequado para a estrutura metálica leve do Steel Frame.

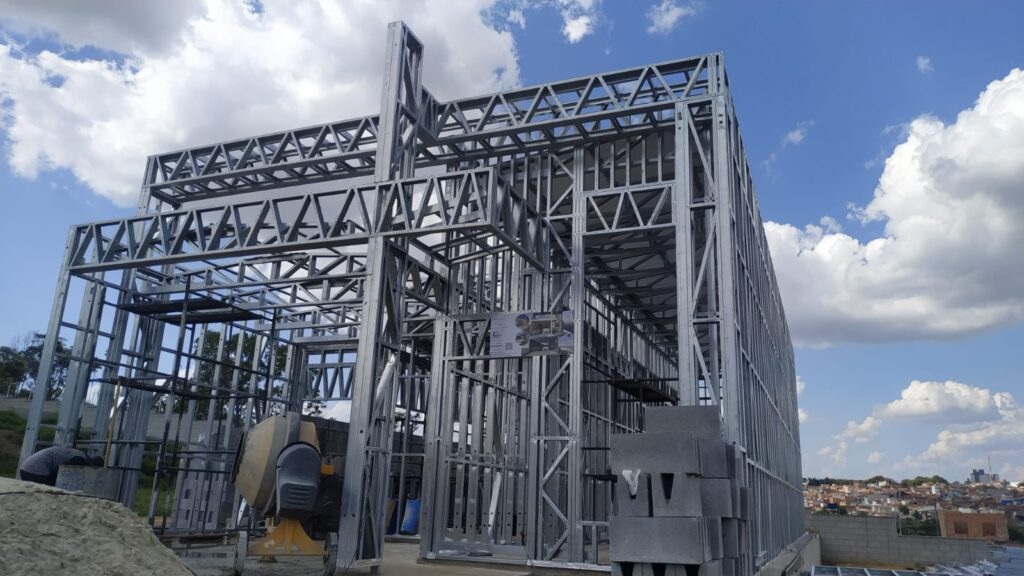

A estrutura do Steel Frame é o “esqueleto” da casa, formada por perfis leves de aço galvanizado que substituem os tijolos e vigas tradicionais. É montada de forma rápida, precisa e com baixo desperdício, sendo ideal para obras residenciais e comerciais.
Os perfis já vêm cortados ou são cortados conforme o projeto.
Tipos mais usados: perfil “C” e “U”.
Os perfis são parafusados em guias fixadas na fundação (radier ou sapata).
Usa-se parafuso de expansão ou chumbador químico.
Montam-se painéis de parede (módulos) no chão e depois são erguidos.
Os montantes (verticais) e travessas (horizontais) são parafusados entre si.
Instala-se fita metálica cruzada (tipo “X”) ou placas estruturais (OSB) para travar os painéis.
Isso garante rigidez e estabilidade contra vento ou torções.
Monta-se a estrutura do telhado com os mesmos perfis.
Pode usar telha metálica, sanduíche, cerâmica ou outras.
Perfis galvanizados (C, U, guias)
Parafusos autobrocantes
Furadeira/parafusadeira
Nível a laser ou mangueira
Trena, esquadro e serra para metal
Fitas de contraventamento
EPIs (luvas, óculos, botas)
Montagem rápida e limpa
Leveza (menos carga na fundação)
Alta durabilidade (aço galvanizado resiste à corrosão)
Precisão milimétrica no encaixe

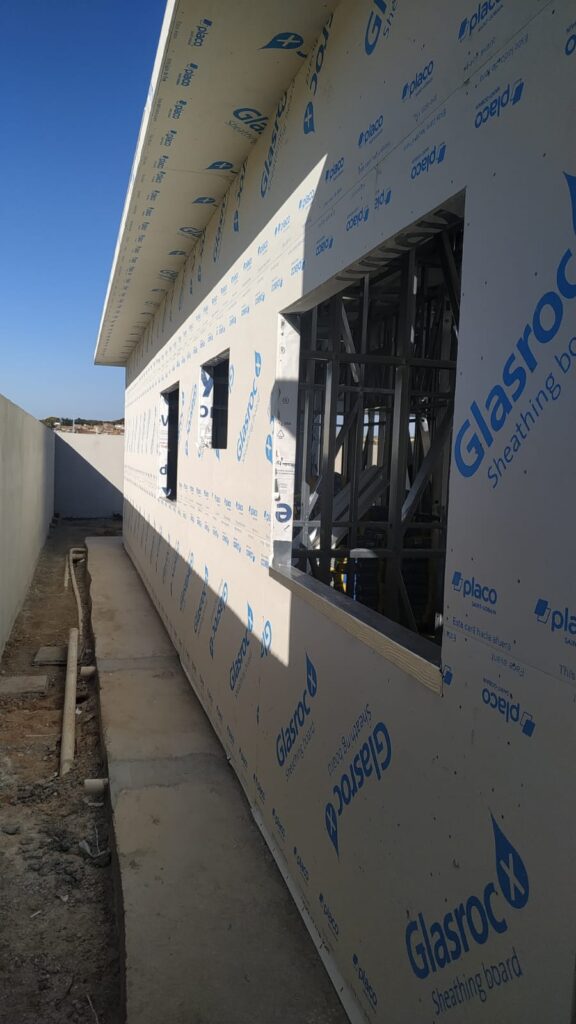

Os fechamentos são as “paredes” da casa, que revestem a estrutura de aço e garantem proteção, conforto térmico, acústico e estética. No Steel Frame, são feitos com placas leves e resistentes, sem uso de tijolo ou argamassa.
Placas cimentícias
Placas OSB + membrana hidrófuga (ex: Tyvek)
Manta de impermeabilização
Revestimento final: textura, pintura, porcelanato, ACM, etc.
Fixar placas OSB ou cimentícias nos perfis com parafusos específicos.
Aplicar fita telada e massa nas juntas para evitar trincas.
Instalar membrana hidrófuga (ex: Tyvek) por cima das placas, protegendo contra umidade e vento.
Fixar sarrafos/guarnições e acabamento externo conforme o projeto (revestimento).
Placas de drywall (gesso acartonado)
Placas cimentícias internas (em áreas úmidas como banheiros)
Revestimentos finais: pintura, azulejo, papel de parede, etc.
Fixar as placas de drywall diretamente nos perfis internos com parafuso específico (parafuso ponta-agulha).
Passar fita e massa nas juntas (3 demãos com lixamento).
Aplicar fundo preparador e pintura ou o revestimento final escolhido.
Nas áreas molhadas, usar placas cimentícias ou drywall resistente à umidade (verde).
Deixar vãos para instalações elétricas e hidráulicas antes do fechamento interno.
Usar massa PU ou silicone nos encontros de placas externas para vedação.
Garantir fixação correta dos parafusos, sem afundar demais.
Montagem rápida e limpa
Excelente isolamento termoacústico
Sem trincas ou infiltrações
Flexibilidade para acabamentos variado

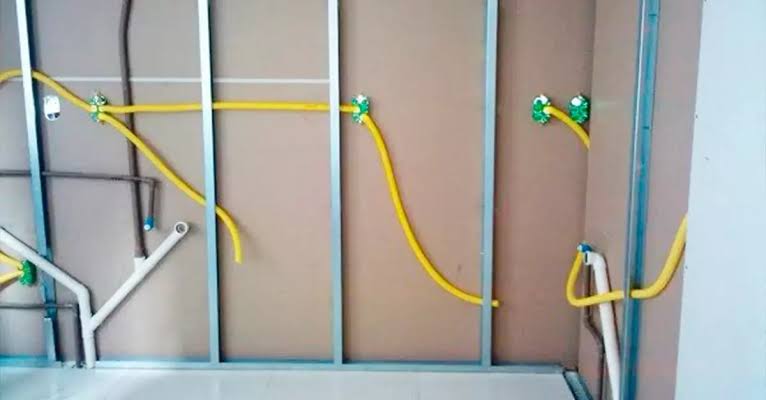

No sistema steel frame, as instalações são embutidas nas paredes de aço galvanizado e placas (como drywall ou OSB). Por isso, o planejamento deve ser feito antes do fechamento das paredes, garantindo que tubulações e eletrodutos passem por entre os montantes metálicos sem comprometer a estrutura.
Projeto Elétrico: Defina pontos de energia, iluminação e tomadas conforme as normas NBR 5410.
Perfuração dos Perfis: Fure os montantes metálicos nos pontos indicados para passar eletrodutos — com cuidado para manter a integridade estrutural.
Passagem dos Eletrodutos: Use eletrodutos flexíveis ou rígidos (tipo corrugado antichama) e fixe com abraçadeiras ou clipes metálicos.
Caixas de Passagem e Tomadas: Fixe as caixas nas aberturas previstas nos perfis e garanta que estejam niveladas.
Enfiação: Após instalar as chapas de um lado, passe os cabos e fios, respeitando o projeto e as cores padrões.
Testes e Conexões: Faça os testes de continuidade e isolação antes do fechamento completo.
Projeto Hidrossanitário: Planeje pontos de água fria, quente, esgoto e ventilação, de acordo com NBR 5626 e 8160.
Furação dos Perfis: Assim como na parte elétrica, fure os montantes para a passagem das tubulações.
Fixação das Tubulações: Utilize suportes próprios para PEX, CPVC ou PVC, evitando contato direto com o metal.
Reservas para Louças: Instale caixas de passagem e esperas para pias, vasos, chuveiros etc.
Teste Hidráulico: Antes do fechamento das paredes, teste todo o sistema com pressão d’água para garantir vedação e estanqueidade.
Isolamento Térmico (se necessário): Em tubos de água quente, aplique mantas isolantes para evitar perdas térmicas.
.
O isolamento térmico reduz a troca de calor entre ambientes (ideal para conforto térmico e economia de energia). Já o isolamento acústico minimiza a passagem de sons, importante tanto em ambientes urbanos quanto internos (quartos, banheiros etc.).
No steel frame, o isolamento é feito dentro das cavidades das paredes, entre os perfis metálicos, antes do fechamento com placas.
Planejamento do Isolamento Analise as necessidades do projeto: se será térmico, acústico ou ambos, e escolha os materiais apropriados (ex: lã de vidro, lã de rocha, EPS, PU ou mantas multicamadas aluminizadas).
Preparação da Estrutura Com os perfis metálicos já instalados, antes de aplicar as placas de fechamento (drywall ou OSB), insira o material isolante entre os montantes, ocupando toda a cavidade.
Fixação do Material A lã de vidro e lã de rocha, por exemplo, são encaixadas por pressão entre os perfis. Já mantas refletores térmicas podem ser grampeadas nos montantes. Certifique-se de que o isolamento esteja bem acomodado, sem deixar espaços vazios.
Selagem de Pontos Críticos Para vedar passagens de som e ar, aplique selante acústico ou fita aluminizada nos cantos, emendas e ao redor de tomadas ou tubulações.
Fechamento com Placas Após o isolamento, aplique as chapas de fechamento. Em caso de isolamento acústico reforçado, pode-se usar drywall duplo ou placas específicas (como drywall acústico).
Testes e Acabamento Faça testes se necessário (ex: ruído entre ambientes) e siga para acabamento: massas, pintura ou revestimentos.
Piso, forro, pintura etc.
Materiais:
Gesso, massa corrida
Tinta acrílica
Piso vinílico, porcelanato ou laminado
Forro de gesso ou PVC
Pode ser o que quiser: pintura, textura, porcelanato, vinílico, madeira etc.
Materiais comuns:
Massa niveladora externa
Pintura acrílica ou textura
Placas decorativas (porcelanato ou cimentícias)
Selantes
As esquadrias (portas e janelas) têm funções estéticas, de vedação térmica e acústica, além de segurança. Como as paredes são feitas com perfis de aço galvanizado, o encaixe e fixação devem ser adaptados ao sistema.
Planejamento e Medidas
Antes do fechamento das paredes, defina os vãos de cada esquadria de acordo com o projeto.
Verifique se os vãos respeitam as folgas técnicas indicadas pelos fabricantes.
Reforço de Estrutura
Reforce o contorno do vão com perfis metálicos adicionais (chamados de “reforços de esquadria”) para garantir rigidez e sustentação do peso da porta ou janela.
Esse reforço deve ser travado entre montantes e vergas, formando um quadro bem firme.
Instalação da Esquadria
A esquadria é posicionada no vão e nivelada com cunhas plásticas.
Use parafusos autobrocantes específicos para aço para fixar os quadros nos perfis metálicos.Em janelas, aplique fitas de vedação e selantes para garantir estanqueidade contra vento e chuva.
Correção e Ajustes
Após a fixação, verifique se há empeno, desalinhamento ou folgas exageradas.
Ajuste dobradiças, parafusos ou nivelamento conforme necessário.
Fechamento e Acabamento
Com a esquadria instalada, finalize o fechamento das paredes com drywall ou OSB.
Por fim, aplique guarnições, rodapés ou alizares para acabamento estético.
Iluminação, louças e metais, acabamentos elétricos e hidráulicos.
Selagens acústicas ou térmicas em frestas, rodapés e caixas elétricas.
Vistoria final com correções de pintura, rejuntes, silicone, nivelamento, etc.
